FNW-9802-Tレビュー


2003.03.17(最終更新:2003.10.10)

LANカード全景
メーカー PLANEX
製品名 FNW-9802-T
購入価格 \499(2002年11月:ジャンク品として購入)
採用チップ ADMtek:Centaur-p (AN983)
WOL端子
WOLケーブル付属
ACPI対応
LowProfile対応 ×
対応OS WindowsMe,2000,XP
Linux


現在同社より販売されているFNW-9803-Tの旧機種にあたる製品です。WOLとフロー制御に対応しています。
PLANEXの980x-Tシリーズは全てADMtekのコントローラーチップを搭載しているはずですが、この9802-Tには「Centaur-p」という、見慣れない 大きなマーキングがあります。よく見るとその下に小さく「AN983」という文字があり、これがADMtek製のコントローラーチップであることを 確認することが出来ます。

不具合情報として、メールソフトBecky!で、送信時にWindowsがブルースクリーンを表示して落たり再起動されることがあるという報告を 見かけます。



ネットワークコントローラーチップ
・コントローラーチップ

大きく「Centaur-p」とマーキングされていますが、正体はADMtek製“AN983”です。
ワンチップ型で、フロー制御,PCI 2.2に対応しており、DEC互換です。
もはやデータシートは見あたらないようです。

・ブラケット部

ステータス確認用のLEDは3個。
「LNK/ACT」,「SPD」,「FD/COL」

・WOL端子

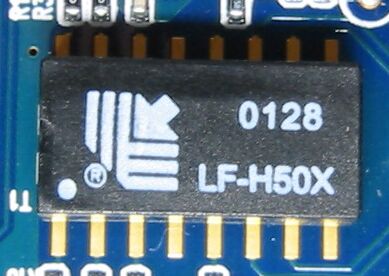

・トランスフォーマー

LANKom製のLF-H50X(PDF形式)


フレッツスクエアでの速度測定
フレッツスクエアでの速度測定
測定環境
PCメインPC
接続形態ONU直結
MTU1454
RWIN65044
PPPoEフレッツ接続ツール1.5E
※対象NICで5回測定した直後にPro/100 Sで5回測を行い、それぞれの平均値をグラフに示した。





エクスプロラーでのローカル⇔リモート間ファイル転送測定方法はこちら


ローカル-リモート間ファイル転送速度
測定環境
ローカルPCメインPC
リモートPCセカンドPC
接続形態Hub経由
接続速度100Mbps / Full Duplex
転送プロトコルTCP/IP
転送ファイル容量300MB
※ダミーファイルをエクスプローラーにて転送し、5回の平均転送時間を元に転送速度を求めた。測定にはストップウォッチを使用した。
・CPU負荷
Remote → Local (Download) Local → Remote (Upload)
Pro 100/S
TCP/IP
(Intel:PROSet8.2)




FNW-9802-T
TCP/IP
(PLANEX:1.00)
Download時CPU負荷

Download時CPU負荷

参考:
Pro 100/S

NETBEUI
(Intel:PROSet6.4)
Download時CPU負荷

Upload時CPU負荷

参考:
FNW-9802-T

NETBEUI
(PLANEX:1.00)
Download時CPU負荷 Upload時CPU負荷
参考:
FNW-9802-T

NETBEUI
(ADMtek:2.20)
Download時CPU負荷 Upload時CPU負荷


総合評価

FNW-9800-Tと同様に、速度面では他のNICと同等で、CPU負荷面ではIntel,3comに比べて劣るながらもRealtekやVIAのものより低いという結果になりました。
もし現時点でこのNICを使っている場合、安易にRealtek製チップ搭載NICに交換するとカニ挟みにあうがごとく痛い目を見るでしょう。
