Intel PRO/100+ (i82558B)レビュー


2003.03.26
関連項目:BOOT ROMの無効化

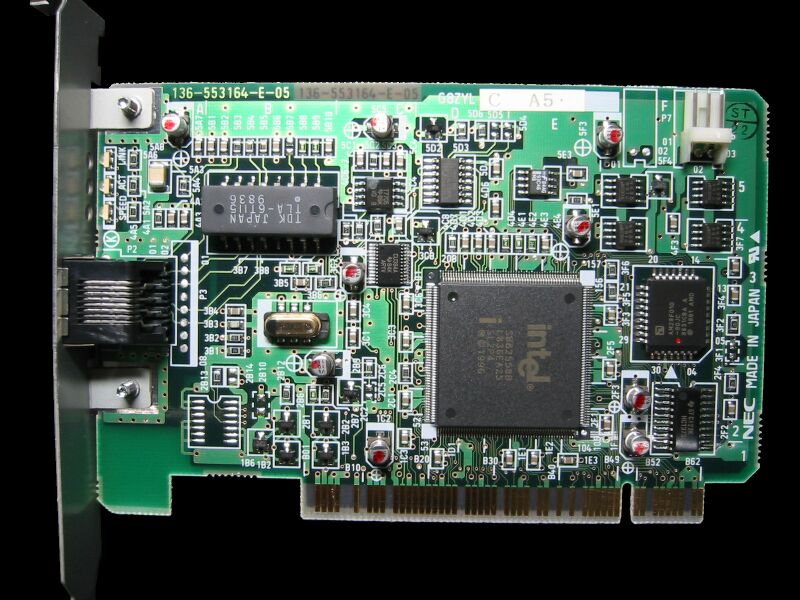

LANカード全景
メーカー Intel
製品名 Pro/100+(NEC製)
購入価格 \100(2003年3月:ジャンク扱い)
採用チップ Intel:i82558 B-Step
WOL端子
WOLケーブル付属 ×
ACPI対応
LowProfile対応 ×
対応OS Windows95〜XP?


NEC製i82558B搭載NICで紹介しているものと全く同じ、リビジョン「A5」のNEC製82558B搭載NIC。\100で売られていたので嬉しさのあまり掲載するに至りました。
「Made in Japan」というシルク印刷があります。



チップのLot Noを除けば全く同じパーツ構成ですので、解説は省略させて頂きます。



ネットワークコントローラーチップ
・コントローラーチップ

Intel製“82558B
相変わらず光の加減次第で全く印字が読めなくなってしまうマーキング。

・Boot ROM

AMD製“AM29F010”。

・WOL端子

形状は特殊ですが、WOL端子のようです。写真左の電極から順に
01. +5V
02. GND
03. Signal
とのことです(AE86改さん、情報ありがとうございました)。

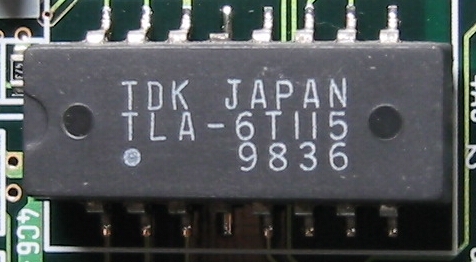

・トランスフォーマー

TDK製“TLA-6T115”(PDF形式)

総合評価

NEC製i82558B搭載NICに準じます。
