ELECOM LD-10/100AWSレビュー


2003.02.26

LANカード全景
メーカー ELECOM (Laneed)
製品名 LD-10/100AWS
購入価格 \749(2002年11月:ジャンク扱い)
採用チップ Macronix：MX98715AEC
WOL端子 有
WOLケーブル付属 無
ACPI対応 ○
LowProfile対応 ×
対応OS Windows98，NT，2000，Me，XP


ELECOM製のMXチップ搭載NIC。
当時は\5980もする高級品だったようです。
生産は既に終了しているので製品情報のページは見つかりませんでしたが、 カタログ（pdf形式）はありました。
どうもこの会社は”FIFOバッファー搭載”と言う謳い文句が好きなようで、「自社でFIFOバッファーを組組み込みました」くらいの 勢いでカタログに大きく場所をとって説明書きがされています。

ELECOM提供のドライバ（2001年9月1日更新）はこちらか ダウンロードできますが、WindowsME，NTまでの対応です。Win2000用のドライバは、OS標準のものになります。
NICを挿してWin2000を起動すると、自動的に「ELECOM LD-10/100AWS」と認識されました。

ところでこのLANカード、D-LINKのOEM品らしいです。

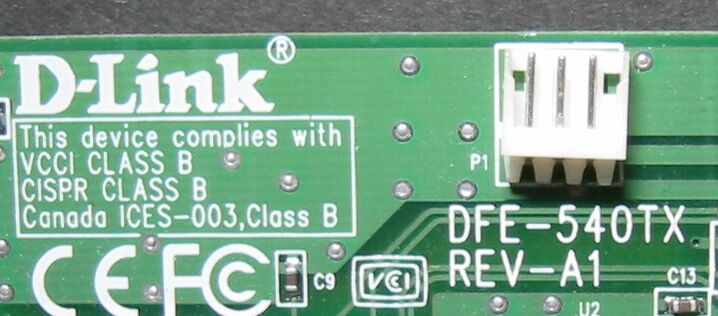

そこで基板表面のシールを剥がしてみると・・・大きく「D-LINK」のロゴと「DFE-540TX」という文字が出現。
リンクは張られていませんが、D-LINK社のFTPディレクトリからDFE-540TXのドライバが落とせます。もしかするとこっちのドライバの方が出来が良い かもしれません。
D-LINK社で見つけたドライバはこちら（FTP）(Win2000は非対応でした)
（RIDERさん、情報ありがとうございました）



ネットワークコントローラーチップ
・コントローラーチップ

Macronix製 ”MX98715AEC” 。PCI2.1に準拠してます。
DEC 21x4x互換で、OSデフォルトでもドライバが組み込まれており、Windows2000では「Macronix MX98715AEC Based Ethernet Controller」と認識しました。
また、同社Webサイトよりドライバのダウンロード が可能になっています。
低価格帯LANカードに搭載されているチップとしてはCPU負荷が比較的少ないらしいです。
また、オーバークロック耐性が良く、他のカードやIDE周りがきちんと動いていればの話ですが、PCIクロックが40を超えても動作するという報告を見かけます。
・ブラケット部

ステータス確認用のLEDは2個。
「LINK」，「ACT」
ジャンクで購入したため汚いです。
・WOL端子

・トランスフォーマー

Bothhand製“16PT8515”(PDF形式)

フレッツスクエアでの速度測定
フレッツスクエアでの速度測定
測定環境
PCメインPC
接続形態ONU直結
MTU1454
RWIN260176
PPPoEフレッツ接続ツール1.5D
※対象NICで5回測定した直後にPro/100 Sで5回測を行い、それぞれの平均値をグラフに示した。



・speed.rbbtoday.comでの速度測定
RbbTodayでの速度測定
測定環境
PCメインPC
接続形態ONU直結
MTU1454
RWIN260176
PPPoEフレッツ接続ツール1.5E
※対象NICで5回測定した直後にPro/100 Sで5回測を行い、それぞれの平均値をグラフに示した。



・Studio Radishでの速度測定
Studio Radishでの速度測定
測定環境
PCメインPC
接続形態ONU直結
MTU1454
RWIN260176
PPPoEフレッツ接続ツール1.5D
※測定品質90以上のデータの平均値を、それぞれのNICについてグラフに示した。



エクスプロラーでのローカル⇔リモート間ファイル転送（測定方法はこちら）


ローカル-リモート間ファイル転送速度
測定環境
ローカルPCメインPC
リモートPCセカンドPC
接続形態Hub経由
接続速度100Mbps / Full Duplex
転送ファイル容量300MB
※ダミーファイルをエクスプローラーにて転送し、5回の平均転送時間を元に転送速度を求めた。測定にはストップウォッチを使用した。
・CPU負荷
Remote → Local (Download) Local → Remote (Upload)
Pro 100/S
TCP/IP
(Intel:PROSet8.2)



LD-10/100AWS
TCP/IP
(Windows2000標準：5.0.2128.4)		 Download時CPU負荷

 Download時CPU負荷
LD-10/100AWS
TCP/IP
(Macronix：2.13.2195.5)		 Download時CPU負荷

 Download時CPU負荷
参考：
Pro 100/S
NETBEUI
(Intel:PROSet6.4)		 Download時CPU負荷

 Upload時CPU負荷

参考：
LD-10/100AWS
NETBEUI
(Windows2000標準：5.0.2128.4)		 Download時CPU負荷

 Upload時CPU負荷
参考：
DFE-540TX
NETBEUI
(Windows2000標準：2.11.2000.5)		 Download時CPU負荷 Upload時CPU負荷
参考：
Macronix MX987xx....
NETBEUI
(Macronix：2.13.2195.5)		 Download時CPU負荷 Upload時CPU負荷
括弧内はドライバの提供元：バージョンを示しています。


データ転送時間とチップ表面温度(℃)
チップ表面温度
測定環境
ケース内温度
(測定開始時)		29.4℃
ケース内温度
(測定終了時)		29.6℃
室温22.1℃
接続速度100Mbps / Full Duplex
転送プロトコルNETBEUI
※温度変化が30秒以上観察されなくなるまでダミーファイルを連続的に転送した。
総合評価

Windows2000標準のLD-10/100AWSドライバはあまり出来が良くないようで、Uploadでは極端な速度低下が確認できました。
Macronix提供のドライバ及びWindows2000標準のDFE-540TXドライバでは速度の低下はみられず、他のNICと同等の速度でした。
さすがに現時点で新品のものを見つけるのは難しいので、もはやコレクション用という位置付けで良いのではないでしょうか。
