ASUS Tek PCI-L3C920レビュー


2003.09.15

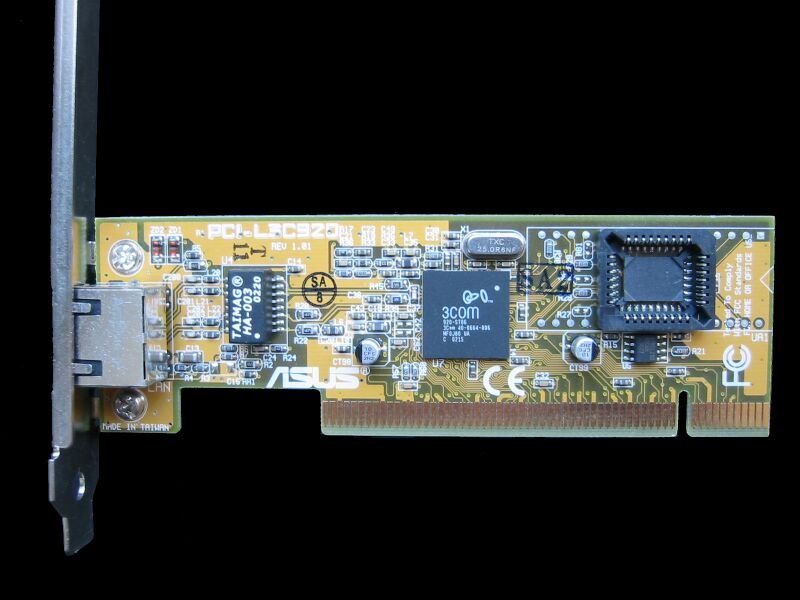

LANカード全景
メーカー Asus
製品名 PCI-L3C920
購入価格 \1980（2002年8月）
採用チップ 3Com：3C920
WOL端子 無
WOLケーブル付属 無
ACPI対応 ○
LowProfile対応 ×
対応OS Windows3.51〜XPまで全て


高級ネットワークコントローラーチップで有名な3ComのEthernetコントローラを搭載しているにもかかわらず\2000〜\3000で販売されているLANカード。
最近ASUSのマザーボード（P4B533）に同梱販売されていて、それなりに有名みたいです。
Windows95以降ではOS標準のドライバで認識するので、基本的には別途ドライバをインストールする必要はありません。
ただし、”3c905”を含め、”3C920”以降のチップを使ったNICは、 ADSL等のブロードバンドインターネットで速度の低下を起こす ことがあるらしいので、 3Comの最新ドライバ を入れることを強くお勧めします。また、この問題はPCとブロードバンドモデムの間にHubを導入することで解決することもあるらしいです。

製品付属のASUSドライバCDには3comのLANボード監視プログラムが入っていますので、それもインストールすることをお勧めします。
ASUSのドライバ置き場はこちら（http://www.asus.com.tw/support/download/item.aspx?ModelName=PCI-L3C920&Type=Latest）。


ネットワークコントローラーチップ
・コントローラーチップ

3Com製“3C920”。
同じく3Comの”3c905”互換で、これを省電力化，小型化したものです。そのためチップの発熱量はかなり少なめ。45〜50℃くらいでしょうか。
「3Com製チップオンボード」と書いてあるマザーに載っているチップはだいたいこれです。
他の低価格ネットワークコントローラーと違うのは、CPUへの負荷が低くなるという点です。通信速度が高速化していくに従いCPUへの負担が大きくなりますが、 その一部をこのチップが肩代わりしてくれます・・・・とのこと（データシートより。実際のところは後日アップ予定の総評にて）。

OSデフォルトでは「3com 3c905 Based Ethernet Controler」として認識されてしまうので、上記のドライバを入れることをお勧めします。
・ブラケット部

ステータス確認用のLEDは2個。
「LNK」，「ACT」

・Boot ROM

ソケットはありますが、さすがにこの価格なのでBoot ROMまでは搭載していません。
・トランスフォーマー

TAIMAG製“HA-003”(PDF形式)

フレッツスクエアでの速度測定
フレッツスクエアでの速度測定
測定環境
PCメインPC
接続形態ONU直結
MTU1454
RWIN65044
PPPoEフレッツ接続ツール1.5D
※対象NICで5回測定した直後にPro/100 Sで5回測を行い、それぞれの平均値をグラフに示した。

3comチップということで期待していましたが、他のNICとあまり変わり映えしない結果となりました。



・speed.rbbtoday.comでの速度測定
RbbTodayでの速度測定
測定環境
PCメインPC
接続形態ONU直結
MTU1454
RWIN260176
PPPoEフレッツ接続ツール1.5D
※対象NICで5回測定した直後にPro/100 Sで5回測を行い、それぞれの平均値をグラフに示した。

ダウンロード速度はIntelのPro/100 Sを超えていますが、このNICに限ったことではありません。



・Studio Radishでの速度測定
Studio Radishでの速度測定
測定環境
PCメインPC
接続形態ONU直結
MTU1454
RWIN260176
PPPoEフレッツ接続ツール1.5D
※測定品質90以上のデータの平均値を、それぞれのNICについてグラフに示した。

Radishについても同様に、ダウンロード速度がIntelのPro/100 Sに程近い値となりました。



エクスプロラーでのローカル⇔リモート間ファイル転送（測定方法はこちら）


ローカル-リモート間ファイル転送速度
測定環境
ローカルPCMain PC (PCI-L3C920)
リモートPC2nd PC (Pro/100 S)
接続形態Hub経由
プロトコルTCP/IP
接続速度100Mbps / Full Duplex
転送ファイル容量300MB
※ダミーファイルをエクスプローラーにて転送し、5回の平均転送時間を元に転送速度を求めた。測定にはストップウォッチを使用した。
・CPU負荷
Remote → Local (Download) Local → Remote (Upload)
Pro 100/S
TCP/IP
(Intel:PROSet8.0)



PCI-L3C920
TCP/IP
(Microsoft:5.0.2195)		 Download時CPU負荷

 測定不能
PCI-L3C920
TCP/IP
(3com:4.31)		 Download時CPU負荷

 Upload時CPU負荷

PCI-L3C920
TCP/IP
(3com/Asus:1.80)		 Download時CPU負荷

 Upload時CPU負荷

参考：
Pro 100/S
NETBEUI
(Intel:PROSet6.4)



参考：
PCI-L3C920
NETBEUI
(3com:4.31)		 Download時CPU負荷

 Upload時CPU負荷




総合評価

Windows2000標準で搭載されているドライバには問題があるのか、Uploadでは10Base-T以下の速度になってしまいました（面倒だったので測定データは無し）。
一方で3comやAsus(中身は3com)提供のドライバを入れてみたところ、かなり優秀な成績になりました。
ただし、BootROMやWOL端子も無い上に作りも安っぽく、とても3comの製品には及びません。

そもそもこの3c920コントローラー自体が3comらしかなぬモノという評価を受けていますので、これを買うくらいなら一世代前で実績のある鉄板である 「3com 3c905B-TX（現在ジャンクで大量に流通しています）」 や、National Semiconductor製“DP83815DVNG”チップを搭載しているNIC 「IO-DATA ET100-PCI-L」，「NETGEAR FA311」 を購入した方が良いのではないでしょうか。
